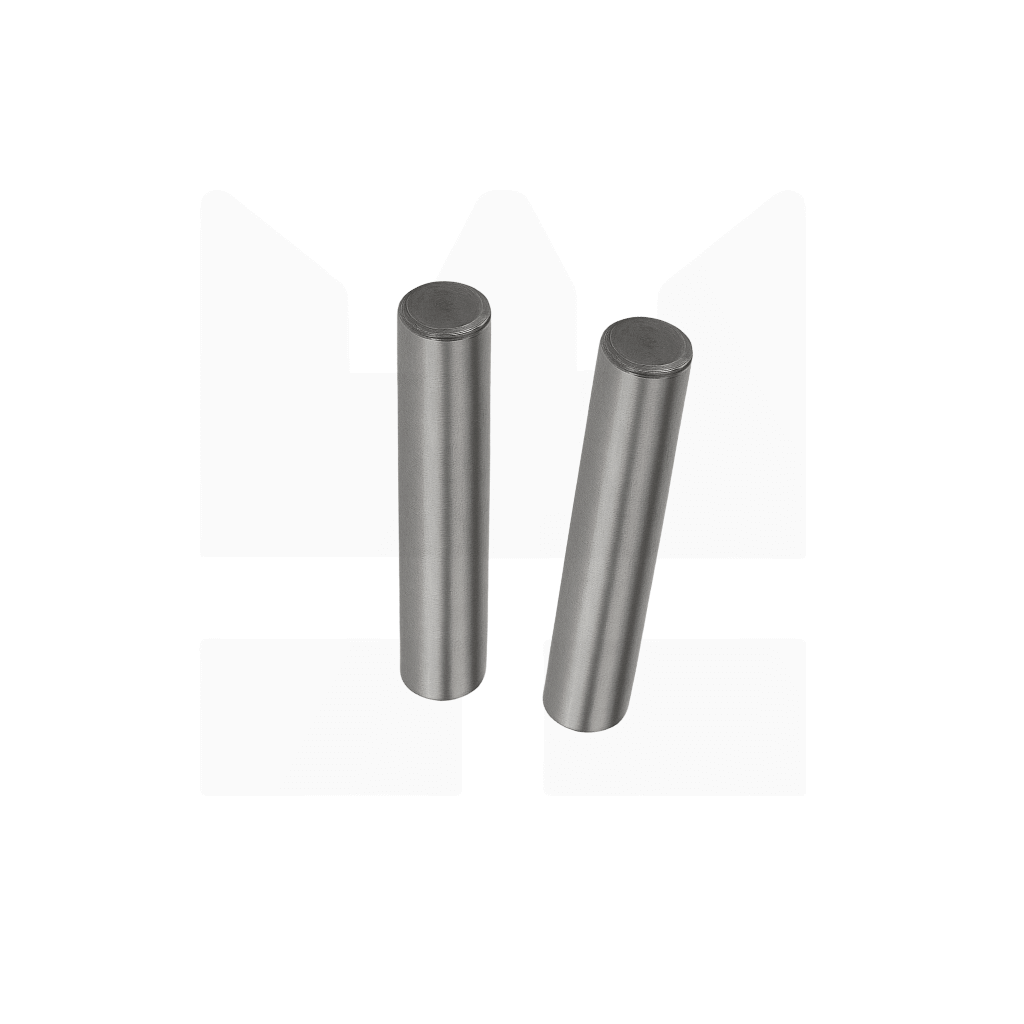

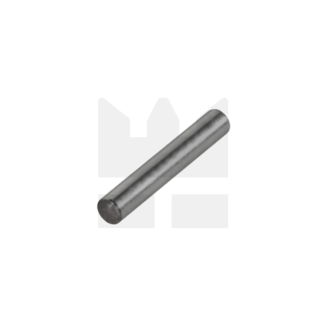

Cilindrische pennen 1,5 mm - Staal gehard
In deze categorie vind je hoogwaardige cilindrische pennen volgens DIN 6325, uitgevoerd in gehard en geslepen staal met een staafdikte van 1,5 mm. Deze nauwkeurig gefabriceerde paspennen zijn ontworpen voor het positioneren, centreren en verbinden van onderdelen in fijnmechanica, machinebouw, gereedschaptechniek en assemblages waar absolute maatvastheid vereist is.
Met een geslepen oppervlak en geharde structuur bieden deze pennen maximale stevigheid, maatnauwkeurigheid en slijtvastheid. De DIN 6325 norm garandeert bovendien een consistente passing en reproduceerbare montage.
Afmetingen Cilindrische pen 1,5 mm - DIN 6325 - Staal gehard
| l2: | r: | Z1: | Z2: | Lengte (l): | |
| 1,5 x 4 mm | 0,5 | 1,5 | 0,23 | 0,12 | 4 mm |
| 1,5 x 5 mm | 0,5 | 1,5 | 0,23 | 0,12 | 5 mm |
| 1,5 x 6 mm | 0,5 | 1,5 | 0,23 | 0,12 | 6 mm |
| 1,5 x 8 mm | 0,5 | 1,5 | 0,23 | 0,12 | 8 mm |
| 1,5 x 10 mm | 0,5 | 1,5 | 0,23 | 0,12 | 10 mm |
| 1,5 x 12 mm | 0,5 | 1,5 | 0,23 | 0,12 | 12 mm |
Wanneer u opzoek bent naar cilindrische pennen is het belangrijk dat u de juiste maat besteld. Wij adviseren bij het opmeten van cilindrische pennen 1,5 mm altijd om een digitale schuifmaat te gebruiken. Aan de hand van onderstaande afbeelding wordt de afmetingen uitgelegd.
Deze paspennen worden als volgt omschreven op de product pagina's. Cilindrische pennen 1,5 x 10 mm - 25 stuks, bij deze omschrijving is 1 de diameter van deze geharde paspen (zie D in bovenstaande afbeelding). De lengte van deze geharde paspen is 10 mm (zie D in bovenstaande afbeelding).
Technische eigenschappen van de paspennen
|
Verpakkingsinhoud |
25 stuks |
|
Diameter paspen |
1,5 mm |
|
Materiaal |
Onbehandeld staal |
|
Oppervlaktebehandeling |
Gehard/ geslepen |
|
Tolerantie |
m6 |
|
Normering |
DIN 6235 |
